M12 male,0°,shielded, D-cod.,with cable,Ethernet  7000-14541-8000100
Produkt może różnić się od przedstawionego na zdjęciu

M12 male,0°,shielded, D-cod.,with cable,Ethernet

PVC 2x2xAWG22 shielded gn UL/CSA 1m
Nr art.: 7000-14541-8000100
Ciężar: 0.091 kg
Kraj pochodzenia:  DE
skontaktuj się z nami w sprawie dostępności
 Porównanie artykułów
Cena katalogowa za szt.:
Pobierz do Easy-Import-Export

Opis


Ethernet CAT5
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Męski prosty

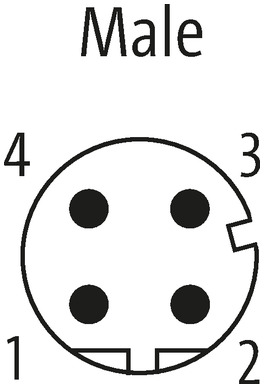

M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

Długość kabla 1 m
Dane techniczne
Napięcie robocze max. 60 V DC
Znamionowy pik napięciowy 1.5 kV
Prąd roboczy na styk max. 1.5 A
Parametry transmisji CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1)
Szybkość transmisji do 100 Mbit/s full duplex
Grupa materiałów izolacyjnych IEC 60664-1, category I
Kodowanie Kodowanie D
Blokowanie slotów Gwint śrubowy (M12×1 mm) zalecany moment dokręcania 0.6 Nm, samohamowny
Stopień ochrony IP65, IP66K, IP67 włożone i zamocowane (EN 60529)
Materiał PUR
Blokada materiału Cynkowy odlew ciśnieniowy, matowy niklowany
odpowiedni do peszli (Ø wewnętrzna) bez
Złącze śrubowe M12 (SW13)
Dane ogólne
Normy DIN EN 61076-2-101 (M12)
Stopień zanieczyszczenia 3
Zakres temperatur -25...+85 °C, w zależności od podłączonej linii

Kabel
Identyfikacja przewodu 800
Zatwierdzenie (przewód) UL (AWM-Style 2571/10578), CSA; CE conform; PROFINET Guideline
Ciężar przewodu [G/m] 73,7 g
Materiał skrętka Przewód Cu, czysty
Rezystor (rdzeń) max. 55 Ω/km (20 °C)
Ø pojedynczego przewodu (rdzeń) 0.25 mm²
Budowa (rdzeń) 7× 0.254 mm
Wymiary (rdzeń) 1× 4× AWG22/7
AWG zbliżony do AWG 22
Materiał izolacja przewodu PE
Twardość krawędzi izolacja przewodu 55 ±5 D
Ø przewodu z izolacją 1.52 mm ±5%

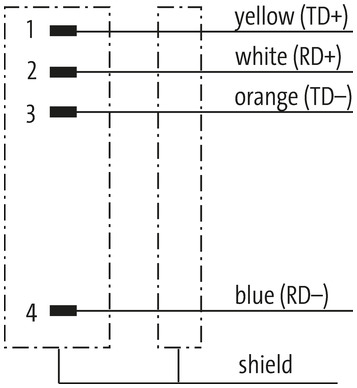

Kolor/numerowanie przewodów bia, żół, nie, pom
Ekranowanie tak
Ekranowanie (typ) Copper braid
Optical shield cover min. 85%
Materiał płaszcz PVC
Twardość krawędzi osłona 85 ±5 A
Ø-zewn. (osłona) 6.5 mm ±5%
Kolor osłona zielony
odporność na chemikalia Oil resistance IEC 60811-2-1, ASTM Öle 1, ICEA S-82-552 Std.
Odporność termiczna flammwidrig nach UL 1581 Section 1060 (FT1), Section 1061 (cable flame), IEC 60332-1-2
Napięcie znamionowe 300 V AC
Napięcie testowe 2000 V AC (czas testu 1 min.)
Zakres temperatur (stały) -30...+80 °C
Zakres temperatur (ruchomy) -10...+70 °C
Promień zgięcia (stały) 5× Ø-zewn.
Promień gięcia (w ruchu) 15× Ø-zewn.
Liczba cykli gięcia (C-track) max. 2 Mio. (25 °C)
Prędkość ruchu (C-track) max. 3.3 m/s
Przyspieszenie (C-track) max. 2 m/s

ECLASS-6.0 27061801
ECLASS-6.1 27060307
ECLASS-7.0 27060307
ECLASS-8.0 27060307
ECLASS-9.0 27060307
ECLASS-10.1 27060307
ECLASS-11.1 27060307
ECLASS-12.0 27060307
ETIM-5.0 EC001855

GTIN 4048879825269
Jednostka pakowania 1
Kod taryfy celnej 85444290
