M12 male receptacle Y-cod. front mount
wires PP AWG20/26 0,5m
| Nr art.: | 7000-15601-9420050 |
| Ciężar: | 0.061 kg |
| Kraj pochodzenia: | DE |
skontaktuj się z nami w sprawie dostępności
Opis
Wtyk z kołnierzem

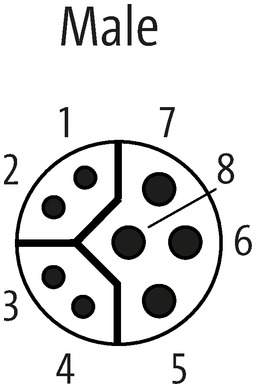

M12, 8-piny
Kodowanie Y
Montaż na przednim panelu
z podłączoną skrętką
Dane techniczne
| Długość kabla | 0,5 m |
|---|---|
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Powłoka główki | nickel plated |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
|---|---|
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk danych maks. | 0,5 A |
| Prąd roboczy na styk zasilania maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
|---|
Instalowanie | Podłączanie

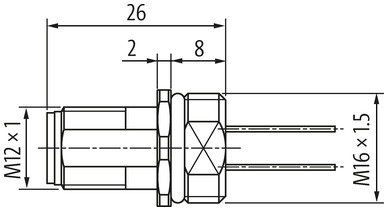

| Gwint montażowy | M16 x 1.5 |
|---|
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
|---|---|
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
|---|
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
|---|---|
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
|---|---|
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
|---|---|
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Zgodności, aprobaty, certyfikaty
| UL 50E | tak |
|---|
Dane dotyczące kabla
Kabel
| Ilość/przekrój żył | 4× AWG20/19 (0.615) + 1× 4× AWG26/19 (0.155) |
|---|---|
| Izolacja żyły | PP (cza, brą, bia, nie), (bia-pom, pom, bia-zie, zie) |
| Wartości łańcuchów ciągowych | 5 Mio. |
| Numer kabla | 942 |
| Zakres temperatur (stały) | -50...+80 °C |
| Zakres temperatur (ruchomy) | -40...+80 °C |
| Promień zgięcia (stały) | 5× Ø-zewn. |
| Promień gięcia (w ruchu) | 10× Ø-zewn. |
| Skręcanie | 2 Mio. ±30°/m |
Dane handlowe
| ECLASS-6.0 | 27279220 |
|---|---|
| ECLASS-6.1 | 27279220 |
| ECLASS-7.0 | 27440103 |
| ECLASS-8.0 | 27440103 |
| ECLASS-9.0 | 27440103 |
| ECLASS-10.1 | 27440103 |
| ECLASS-11.1 | 27440103 |
| ECLASS-12.0 | 27440103 |
| ETIM-5.0 | EC002061 |
| GTIN | 4048879820233 |
| Jednostka pakowania | 1 |
| Kod taryfy celnej | 85444290 |
