M12 male receptacle B coded rear mount Profibus
PUR 1x2xAWG24 shielded vt UL/CSA+dragchain 0,3m
| Nr art.: | 7000-14131-8410030 |
| Ciężar: | 0.051 kg |
| Kraj pochodzenia: | DE |
skontaktuj się z nami w sprawie dostępności
Opis
Wtyk z kołnierzem

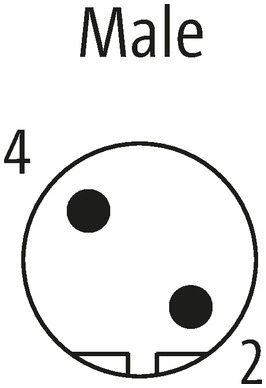

M12, 2-piny
Kodowanie B
ekranowany
Montaż na tylnym panelu
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane techniczne
| Długość kabla | 0,3 m |
|---|---|
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
|---|---|
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
|---|
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
|---|---|
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
|---|---|
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
|---|---|
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
|---|---|
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
|---|---|
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Zgodności, aprobaty, certyfikaty
| UL 50E | tak |
|---|
Dane dotyczące kabla
Kabel
| Identyfikacja przewodu | 841 |
|---|---|
| Zatwierdzenie (przewód) | cURus (AWM-Style 20549/10578), CE-conform |
| Ciężar przewodu [G/m] | 70,4 g |
| Materiał skrętka | Przewód Cu, czysty |
| Rezystor (rdzeń) | max. 72 Ω/km (20 °C) |
| Ø pojedynczego przewodu (rdzeń) | 0.13 mm |
| Budowa (rdzeń) | 19× 0.13 mm |
| AWG | zbliżony do AWG 24 |
| Materiał izolacja przewodu | ZE-PE |
| Właściwości materiału izolacja przewodu | bez CFC, kadmu, silikonu i ołowiu |
| Twardość krawędzi izolacja przewodu | 60 ±3 D |
| Ø przewodu z izolacją | 2.55 mm ±5% |
| Kolor/numerowanie przewodów | cze, zie |
| Sposób łączenia | 2 cores twisted with 2 fillers |
| Ekranowanie | tak |
| Ekranowanie (typ) | Copper braid |
| Optical shield cover | min. 85% |
| Materiał płaszcz | PUR |
| Właściwości materiału (osłonka) | bez CFC, kadmu, silikonu i ołowiu, matowy, małe przyleganie, łatwość pracy maszyny, odporny na ścieranie |
| Twardość krawędzi osłona | 87 ±3 A |
| Ø-zewn. (osłona) | 7.7 mm ±5% |
| Kolor osłona | fioletowy |
| odporność na chemikalia | Oil resistance according to IEC 60811-2-1, ASTM IRM 901, ICEA S-82-552 Std. |
| Odporność termiczna | trudno zapalne wg UL 1581 sekcja 1090, sekcja 1100 (FT2), IEC 60332-1-2 godz. |
| Napięcie znamionowe | 300 V |
| Napięcie testowe | 2000 V AC (czas testu 1 min.) |
| Zakres temperatur (stały) | -40...+80 °C |
| Zakres temperatur (ruchomy) | -20...+60 °C |
| Promień zgięcia (stały) | 7.5× Ø-zewn. |
| Promień gięcia (w ruchu) | 12× Ø-zewn. |
| Liczba cykli gięcia (C-track) | max. 5 Mio. (25 °C) |
| Prędkość ruchu (C-track) | max. 3 m/s |
| Przyspieszenie (C-track) | max. 5 m/s² |
Dane handlowe
| ECLASS-6.0 | 27279221 |
|---|---|
| ECLASS-6.1 | 27279220 |
| ECLASS-7.0 | 27440103 |
| ECLASS-8.0 | 27440103 |
| ECLASS-9.0 | 27440103 |
| ECLASS-10.1 | 27440103 |
| ECLASS-11.1 | 27440103 |
| ECLASS-12.0 | 27440103 |
| ETIM-5.0 | EC001855 |
| GTIN | 4048879571029 |
| Jednostka pakowania | 1 |
| Kod taryfy celnej | 85444290 |
