M12 fem.recept.D-cod.shield RM with cable,Ethernet  7000-14511-7941000
Produkt może różnić się od przedstawionego na zdjęciu

M12 fem.recept.D-cod.shield RM with cable,Ethernet

PUR-OB 2x2x0,34 shielded green UL, CSA 10,0m
Nr art.: 7000-14511-7941000
Ciężar: 0.703 kg
Kraj pochodzenia:  DE
skontaktuj się z nami w sprawie dostępności
 Porównanie artykułów
Cena katalogowa za szt.:
Pobierz do Easy-Import-Export

Opis


Ethernet CAT5
Gniazdo z kołnierzem
M12, 4-piny
Kodowanie D
ekranowany
Montaż na tylnym panelu
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

Długość kabla 10 m
Dane techniczne
Napięcie robocze max. 60 V DC
Znamionowy pik napięciowy 1.5 kV
Prąd roboczy na styk max. 1.5 A
Parametry transmisji CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1)
Szybkość transmisji do 100 Mbit/s full duplex
Grupa materiałów izolacyjnych IEC 60664-1, category I
Kodowanie Kodowanie D
Blokowanie slotów Gwint śrubowy (M12×1 mm) zalecany moment dokręcania 0.6 Nm, samohamowny
Stopień ochrony IP67 włożone i zamocowane (EN 60529)
Stopień ochrony NEMA 3, 4, 6P (UL 50E)
Blokada materiału Mosiądz, niklowany
Złącze śrubowe M12 (SW14)
Dane ogólne
Stopień zanieczyszczenia 3
Zakres temperatur -25...+85 °C, w zależności od podłączonej linii

Kabel
Identyfikacja przewodu 794
Zatwierdzenie (przewód) cURus (AWM-Style 20549/10578), CE-conform
Ciężar przewodu [G/m] 75,87 g
Materiał skrętka Przewód Cu, czysty
Rezystor (rdzeń) max. 55 Ω/km (20 °C)
Budowa (rdzeń) 7× 0.254 mm
Wymiary (rdzeń) 1× 4× AWG22/7
AWG zbliżony do AWG 22
Materiał izolacja przewodu PE
Ø przewodu z izolacją 1.55 mm ±5%

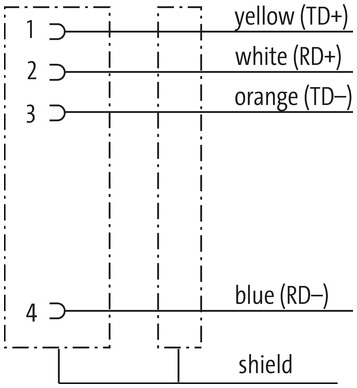

Kolor/numerowanie przewodów bia, żół, nie, pom
Ekranowanie tak
Ekranowanie (typ) Copper braid
Optical shield cover min. 85%
Materiał płaszcz PUR
Ø-zewn. (osłona) 6.7 mm ±5%
Kolor osłona zielony
odporność na chemikalia Oil resistance according to IEC 60811-2-1, ASTM IRM 901, ICEA S-82-552 Std.
Odporność termiczna trudno zapalne wg UL 1581 sekcja 1090, sekcja 1100 (FT2), IEC 60332-1-2 godz.
Napięcie znamionowe 300 V
Zakres temperatur (stały) -40...+80 °C
Zakres temperatur (ruchomy) -30...+70 °C
Promień zgięcia (stały) 6× Ø-zewn.
Promień gięcia (w ruchu) 12× Ø-zewn.

ECLASS-6.0 27279220
ECLASS-6.1 27279220
ECLASS-7.0 27440103
ECLASS-8.0 27440103
ECLASS-9.0 27440103
ECLASS-10.1 27440103
ECLASS-11.1 27440103
ECLASS-12.0 27440103
ETIM-5.0 EC001855

GTIN 4048879472678
Jednostka pakowania 1
Kod taryfy celnej 85444290


Dane do artykułu:
  • Do pobrania: PDF produktu
  • Do pobrania: Approval: UL Registered CA 7000-14511-7941000_E224242-ECBT8_urc_z_b.pdf
  • Do pobrania: Approval: UL Registered US E224242-ECBT2_ur_z_a.pdf
  • Do pobrania: Approval: UL Registered US 7000-14511-7941000_E224242-ECBT2_ur_z_b.pdf
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 07-02-23_(5) China RoHS 2 50EEP_DoC_z_a.pdf
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 10-11-20_(1) RoHS REACh exception 6c_DoC_z_a.pdf
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
