M8 male 0° / M12 female 0°  7000-88241-0100250
Produkt może różnić się od przedstawionego na zdjęciu

M8 male 0° / M12 female 0°

PVC 3x0.25 ye UL/CSA 2,5m
Nr art.: 7000-88241-0100250
Ciężar: 0.083 kg
Kraj pochodzenia:  DE
Produkcja priorytetowa
 Porównanie artykułów
Cena katalogowa za szt.:
Pobierz do Easy-Import-Export

Opis


Męski prosty – żeński proste
M8 – M12, 3-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Certificate
Certificate
Certificate
Certificate
Certificate

Długość kabla 2,5 m
Dane techniczne
Napięcie robocze max. 50 V AC/60 V DC
Napięcie robocze (tylko UL) 30 V AC/DC
Znamionowy pik napięciowy 1.5 kV
Prąd roboczy na styk max. 4 A
Liczba biegunów 3
Grupa materiałów izolacyjnych IEC 60664-1, category I
Kodowanie M12, kodowanie A
Blokowanie slotów Gwint śrubowy (M8/M12×1 mm) zalecany moment obrotowy dokręcania 0.4/0.6 Nm, samohamowny
Stopień ochrony IP65, IP66K, IP67 włożone i zamocowane (EN 60529)
Materiał PUR
Blokada materiału Cynkowy odlew ciśnieniowy, matowy niklowany
odpowiedni do peszli (Ø wewnętrzna) M12 (10 mm); M8 (6.5 mm)
Złącze śrubowe M8 (SW9), M12 (SW13)
Dane ogólne
Normy DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8)
Typ montażu włożone, dokręcone
Materiał styk Stop miedzi
Materiał powierzchnia styku Au
Materiał uszczelka FKM
Stopień zanieczyszczenia 3
Zakres temperatur -25...+85 °C, w zależności od podłączonej linii
Kabel
Identyfikacja przewodu 010
Rodzaj przewodu 1 (PVC)
Zatwierdzenie (przewód) UL (AWM-Style 2464/1731), CSA
Ciężar przewodu [G/m] 29,37 g
Materiał skrętka Przewód Cu, czysty
Rezystor (rdzeń) max. 79 Ω/km (20 °C)
Ø pojedynczego przewodu (rdzeń) 0.15 mm
Budowa (rdzeń) 14× 0.15 mm (przewód klasy 5)
Wymiary (rdzeń) 3× 0.25 mm²
AWG zbliżony do AWG 24
Materiał izolacja przewodu PVC
Właściwości materiału (izolacja przewodu) bez CFC, kadmu, silikonu i ołowiu
Twardość krawędzi (izolacja przewodu) 45 ±5 D
Ø przewodu z izolacją 1.25 mm ±5%

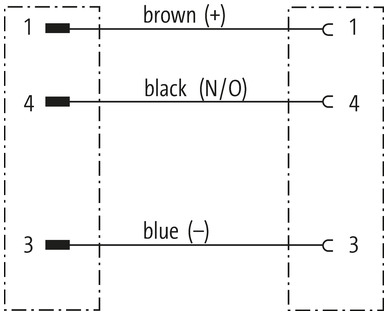

Kolor/numerowanie przewodów brą, cza, nie
Sposób łączenia 3 przewody skręcone
Ekranowanie nie
Materiał płaszcz PVC
Właściwości materiału (osłonka) bez CFC, kadmu, silikonu i ołowiu
Twardość krawędzi (osłona) 85 ±5 A
Ø-zewn. (osłona) 4.5 mm ±5%
Kolor osłona żółty
odporność na chemikalia dobra odporność na oleje, benzynę i chemikalia
Odporność termiczna flame retardant UL 1581 VW1 / CSA FT1
Napięcie znamionowe UL 300 V AC
Napięcie testowe 2000 V AC
Obciążalność prądowa dla DIN VDE 0298-4
Zakres temperatur (stały) -30...+80 °C
Zakres temperatur (ruchomy) -5...+80 °C
Promień zgięcia (stały) 5× Ø-zewn.
Promień gięcia (w ruchu) 10× Ø-zewn.

ECLASS-6.0 27279218
ECLASS-6.1 27279218
ECLASS-7.0 27279218
ECLASS-8.0 27279218
ECLASS-9.0 27060311
ECLASS-10.1 27060311
ECLASS-11.1 27060311
ECLASS-12.0 27060311
ETIM-5.0 EC001855
EAN 4048879626484
Jednostka pakowania 1
Kod taryfy celnej 85444290


Dane do artykułu:
  • Do pobrania: PDF produktu
  • Do pobrania: Approval: CSA CA 080128-0-000_csa_z_b.pdf
  • Do pobrania: Approval: CSA US 080128-0-000_csau_z_c.pdf
  • Do pobrania: Certificate 7000-18001_ax_2_k.pdf
  • Do pobrania: Construction files: STP 7000-88241_stp_x_a.zip
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 10-11-20_(1) RoHS REACh exception 6c_DoC_z_a.pdf
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 07-02-23_(5) China RoHS 2 50EEP_DoC_z_a.pdf
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
  • Do pobrania: Information: EU declaration of conformity 7000-40561_18-08.19_ce_z_c.pdf
