Konektor RJ45 męski 0° - RJ45 męski 0° Ethernet
PUR 2x2xAWG22 ekranowany zielony UL/CSA 5m
| Nr art.: | 7000-74301-6590500 |
| Ciężar: | 0.427 kg |
| Kraj pochodzenia: | DE |
skontaktuj się z nami w sprawie dostępności
Opis
Ethernet CAT5
Męski prosty – męski prosty

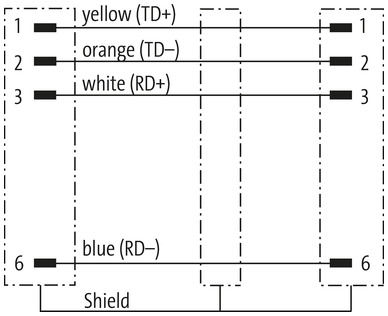

RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane techniczne
| Długość kabla | 5 m |
|---|---|
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
|---|---|
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
|---|---|
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
|---|
Diagnozy
| Dioda LED wskaźnika stanu | nie |
|---|
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
|---|---|
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
|---|
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
|---|---|
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
|---|
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
|---|---|
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
Kabel
| Identyfikacja przewodu | 659 |
|---|---|
| Zatwierdzenie (przewód) | cURus (AWM-Style 22009/10988) |
| Ciężar przewodu [G/m] | 89,1 g |
| Materiał skrętka | Przewód Cu, czysty |
| Rezystor (rdzeń) | max. 55 Ω/km (20 °C) |
| Wymiary (rdzeń) | 1× 4× AWG22/7 |
| AWG | zbliżony do AWG 22 |
| Materiał izolacja przewodu | PE |
| Ø przewodu z izolacją | 1.4 mm ±5% |
| Kolor/numerowanie przewodów | bia, żół, nie, pom |
| Ekranowanie | tak |
| Ekranowanie (typ) | Copper braid |
| Optical shield cover | min. 85% |
| Materiał płaszcz | PUR |
| Ø-zewn. (osłona) | 7.4 mm ±5% |
| Kolor osłona | zielony |
| odporność na chemikalia | dobra odporność na oleje, benzynę i chemikalia |
| Napięcie znamionowe | 600 V |
| Zakres temperatur (stały) | -40...+80 °C |
| Zakres temperatur (ruchomy) | -30...+70 °C |
| Promień zgięcia (stały) | 5× Ø-zewn. |
| Promień gięcia (w ruchu) | 12× Ø-zewn. |
| Liczba cykli gięcia (C-track) | max. 2 Mio. (25 °C) |
| Prędkość ruchu (C-track) | max. 3.3 m/s |
| Przyspieszenie (C-track) | max. 2 m/s² |
Dane handlowe
| ECLASS-6.0 | 27061801 |
|---|---|
| ECLASS-6.1 | 27060307 |
| ECLASS-7.0 | 27060307 |
| ECLASS-8.0 | 27060307 |
| ECLASS-9.0 | 27060307 |
| ECLASS-10.1 | 27060307 |
| ECLASS-11.1 | 27060307 |
| ECLASS-12.0 | 27060307 |
| ETIM-5.0 | EC002599 |
| GTIN | 4048879651196 |
| Jednostka pakowania | 1 |
| Kod taryfy celnej | 85444210 |
