Konektor M8 męski, prosty - RJ45 prosty, Ethercat

PUR-OB 1x4x0,15 ekranowany, zielony, UL CSA 1,5m

Nr art.: 7000-89721-7910150
Ciężar: 0.107 kg
Kraj pochodzenia:  DE
skontaktuj się z nami w sprawie dostępności
 Porównanie artykułów
Cena katalogowa za szt.:
Pobierz do Easy-Import-Export

Opis


Ethernet CAT5

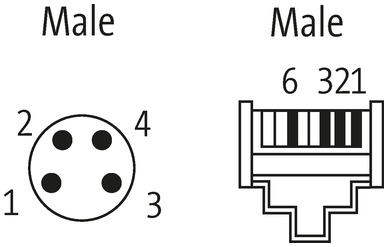

Męski prosty – męski prosty
M8, 4-piny – RJ45, 8/4-piny
ekranowany

Kontur do węża falistego o średnicy wewnętrznej 6,5 mm
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Certificate
Technologie magistrali

Długość kabla 1,5 m
Moment obrotowy 0,4 Nm
Family construction form M8
Gwint M8 x 1
odpowiedni do peszli (Ø wewnętrzna) 6,5 mm
Rozwartość klucza SW9
Stopień ochrony (EN IEC 60529) IP67
Family construction form RJ45
Stopień ochrony (EN IEC 60529) IP20
Dane elektryczne | Zasilanie
Napięcie robocze DC maks. 60 V
Napięcie robocze DC maks. (UL) 30 V
Prąd roboczy na styk maks. 1,5 A
Dane techniczne | Komunikacja przemysłowa
Parametry transmisji CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1)
Ochrona urządzenia | Elektryczna
Stopień zanieczyszczenia 3
Znamionowy pik napięciowy 1 kV
Grupa materiałów izolacyjnych (IEC 60664-1) I
Dane mechaniczne | Dane materiałowe
Powłoka blokady Nickeled
Materiał obudowa PUR
Blokada materiału Cynkowy odlew ciśnieniowy
Dane mechaniczne | Dane montażowe
Typ montażu włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe
Warunki otoczenia | Klimatyczne
Temperatura robocza min. -25 °C
Temperatura robocza maks. 85 °C
Additional condition temperature range depending on cable quality
Zgodności, aprobaty, certyfikaty
Norma produktu DIN EN 61076-2-114 (M8)

Kabel
Identyfikacja przewodu 791
Zatwierdzenie (przewód) cURus (AWM-Style 20549/10493); CE conform
Ciężar przewodu [G/m] 59,4 g
Materiał skrętka Przewód Cu, czysty
Rezystor (rdzeń) max. 139.3 Ω/km (20 °C)
Ø pojedynczego przewodu (rdzeń) 0.15 mm
Budowa (rdzeń) 19× 0.15 mm (przewód klasy 5)
Wymiary (rdzeń) 1× 4× AWG26
AWG zbliżony do AWG 26
Materiał izolacja przewodu PO
Ø przewodu z izolacją 1.05 mm ±5%
Kolor/numerowanie przewodów bia, pom, nie, żół
Sposób łączenia 4 skręcone przewody
Ekranowanie tak
Ekranowanie (typ) Copper braid
Optical shield cover min. 85%
Materiał płaszcz PUR
Właściwości materiału (osłonka) bez CFC, halogenu, kadmu, silikonu i ołowiu
Ø-zewn. (osłona) 4.9 mm ±5%
Kolor osłona zielony
odporność na chemikalia Oil resistance according to IEC 60811-2-1, ASTM IRM 901, ICEA S-82-552 Std.
Odporność termiczna odporny na rozprzestrzenianie się płomienia
Napięcie znamionowe 300 V AC
Zakres temperatur (stały) -40...+80 °C
Zakres temperatur (ruchomy) -30...+70 °C
Promień zgięcia (stały) 7.5× Ø-zewn.
Promień gięcia (w ruchu) 12× Ø-zewn.
Liczba cykli gięcia (C-track) max. 5 Mio. (25 °C)
Prędkość ruchu (C-track) max. 3 m/s
Przyspieszenie (C-track) max. 5 m/s²

ECLASS-6.0 27061801
ECLASS-6.1 27060307
ECLASS-7.0 27060307
ECLASS-8.0 27060307
ECLASS-9.0 27060307
ECLASS-10.1 27060307
ECLASS-11.1 27060307
ECLASS-12.0 27060307
ETIM-5.0 EC002599
GTIN 4048879366151
Jednostka pakowania 1
Kod taryfy celnej 85444290


Dane do artykułu:
  • PDF produktu
  • Approval: UL Listed US 7000-89721-791xxxx_E362618-DUXR_ul_z_a.pdf (A)
  • Construction files: STP 7000-89721_stp_x_b.zip (B)
  • Information: Certificate of conformity Murrelektronik GmbH 10-11-20_(1) RoHS REACh exception 6c_DoC_z_a.pdf (04)
  • Information: Certificate of conformity Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf (01)
  • Information: Certificate of conformity Murrelektronik GmbH 07-02-23_(5) China RoHS 2 50EEP_DoC_z_a.pdf (01)
