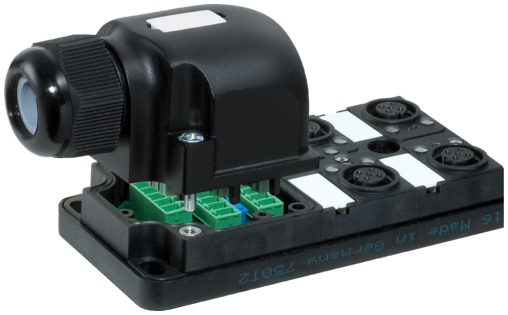

4-portowy, 5-piny
Zaciski wtykowe sprężynowe
Możliwość rozdzielenia potencjałów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Zaciski wtykowe sprężynowe
Możliwość rozdzielenia potencjałów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Schemat połączeń
| PIN 1 | (+) |
|---|---|
| PIN 2 | (NC)/(S2) |
| PIN 3 | (-) |
| PIN 4 | (NO)/(S1) |
| PIN 5 | (ziemia) |
| Wyświetlacz LED | Dioda LED (zielona): Zasilanie / LED (żółta): (S1/S2) |
Dane techniczne
| Napięcie robocze | 24 V DC |
|---|---|
| Sygnały na port | 2 |
| Prąd roboczy na styk | max. 4 A |
| Typ połączenia | Zaciski wtykowe sprężynowe: max. 1.5 mm² (AWG 16) |
| Prąd całkowity | max. 2× 8 A |
| Obudowa | Tworzywo sztuczne, trudnopalne |
| Stopień ochrony | IP67 włożone i zamocowane (EN 60529) |
| Blokowanie slotów | Gwint śrubowy (M12×1 mm) |
Dane ogólne
| Zakres temperatur | -20...+80 °C |
|---|---|
| Wymiary (wys. × szer. × gł.) | 100×50.2×17 mm |
Dane handlowe
| EAN | 4048879063364 |
|---|---|
| eClass | 27279219 |
| Jednostka pakowania | 1 |
| Kod taryfy celnej | 85369010 |
| Kraj pochodzenia | DE |
