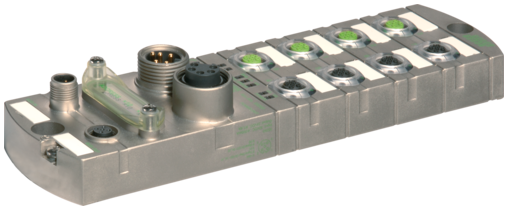

Moduł sieciowy MVK E/A Profibus DP, AO4 (I) DIO4 (DIO4)
Produkt może różnić się od przedstawionego na zdjęciu

Moduł sieciowy MVK E/A Profibus DP, AO4 (I) DIO4 (DIO4)

Nr art.: 55292
Ciężar: 0.822 kg
Na zamówienie
 Porównanie artykułów
Cena katalogowa za szt.:

To może być dla Ciebie również interesujące

Wejścia/wyjścia cyfrowe
DIO4 DIO4 AO4
PROFIBUS 12 Mbit/s; M12, kodowanie B
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Dane ogólne
Typ montażu 2-otworowe mocowanie śrubowe
Zakres temperatur 0...+55 °C (temp. składowania -20...+70 °C)
Stopień ochrony IP67
Wymiary (wys. × szer. × gł.) 42×63×225 mm
PROFIBUS
Adresowanie Przełącznik obrotowy 1...99
Wyjście
Obciążenie lampowe 10 W
Czas konwersji (analogowy) 1 ms
Zakres pomiarowy (analogowy) 0...20 mA, 4...20 mA , (0...10 V za pomocą adaptera nr art. 7000-42252-0000000)
Zasilanie aktuatora UA 24 V DC (EN 61131-2), max. 9 A
Prąd przełączania na wyjście max. 1.6 A (odporne na zwarcie i przeciążenie)
Wejście
Zasilanie czujnika US 24 V DC (EN 61131-2), max. 200 mA (M12 żeński), odporne na zwarcie i przeciążenie
Typ dla czujników 3-przewodowych lub przełączników mechanicznych, PNP
Przyłącza
Magistrala sieciowa PROFIBUS 12 Mbit/s; M12, kodowanie B
Zasilanie Czujnik/Aktuator 7/8", 5-piny, 2× max. 9 A
Porty I/O M12, 5-piny, kodowanie A
Diagnostyka
Stan komunikacyjny przez LED
Diagnostyka przez LED na moduł i kanał
Diagnostyka przez magistralę na moduł i kanał
Ostrzeżenie aktuatora na kanał przez LED i magistralę
Monitorowanie - napięcie dolne tak
Monitorowanie - bez napięcia tak
Zwarcie i przeciążenie tak
Przerwanie kabla na port
Dane handlowe
EAN 4048879051590
eClass 27242604
Jednostka pakowania 1.000
Kod taryfy celnej 85389099
Kraj pochodzenia DE
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko

Dane do artykułu:
  • Do pobrania: Karta charakterystyki
  • Do pobrania: Murrelektronik GmbH 10-07.21_(6) California Proposition 65 Ni surface_DoC_z_a.pdf
  • Do pobrania: Approval: UL Listed CA 55292_E201820_NRAQ7_ulc_z_a.pdf
  • Do pobrania: Approval: UL Listed US 55292_E201820-NRAQ_ul_z_b.pdf
  • Do pobrania: Configuration Files: GSD MURR09AD.zip
  • Do pobrania: Construction files: DXF 55294_dxf_x_a.zip
  • Do pobrania: Construction files: P8 55274_p8_2_50.zip
  • Do pobrania: Construction files: P8 55292_p8_2_50.zip
  • Do pobrania: Construction files: STP 55294_stp_x_a.zip
  • Do pobrania: Document: Installation guide 55292_ina_6_27.pdf
  • Do pobrania: Document: User manual 55393_hdb_x_35.zip
  • Do pobrania: Information: China-RoHS Murrelektronik GmbH 17-12.20_(3) China RoHS 2 25EEP_DoC_z_a.pdf
  • Do pobrania: Information: EU declaration of conformity 55292_908-04.16_ce_z_c.pdf
  • Do pobrania: Information: MTTF Report 55292_SN29500(40°C)-BerechnungV1.4_mttf_p_a.pdf
