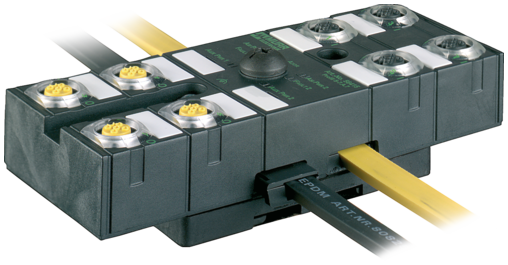

Moduł sieciowy MASI67 E/A DI8/0,34A DO8/1,6A AB K3 8xM12  56415
Produkt może różnić się od przedstawionego na zdjęciu

Moduł sieciowy MASI67 E/A DI8/0,34A DO8/1,6A AB K3 8xM12

Nr art.: 56415
Ciężar: 0.34 kg
Kraj pochodzenia:  CZ
Dostepny
 Porównanie artykułów
Cena katalogowa za szt.:
Pobierz do Easy-Import-Export

Opis

Wejścia/wyjścia cyfrowe
DI8 - 0.34 A DO8 - 1.6 A - 8× M12 (AB) (K3)
Grupy wyjść do PLd (EN ISO 13849-1) wyłączane przez przekaźnik bezpieczeństwa
Podwójne przyporządkowanie gniazd M12, PIN 2 + 4
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Certificate
Certificate
Certificate

Wejście
Zasilanie czujnika US max. 340 mA z interfejsu AS (odporne na zwarcie i przeciążenie)
Typ dla czujników 3-przewodowych lub przełączników mechanicznych, PNP
Wyjście
Napięcie zasilania 24 V DC zewnętrzne (18...30.2 V DC) EN 61131-2, podłączenie za pomocą czarnego przewodu profilowego interfejsu AS, możliwe 2 bezpiecznie separowane zasilania
Prąd całkowity 2× 4 A
Prąd przełączania na wyjście max. 1.6 A (odporne na zwarcie i przeciążenie)
Dane techniczne
Napięcie szyny (interfejs AS) 26.5...31.6 V DC
Profil (kod IO/ID/ID2) 2× S-7.A.7
Adresowanie przez zintegrowane gniazdo do adresowania lub Mastera
Zakres adresów 1...62 (2× 1...31 A lub B)
Podwójny układ styków gniazda M12 tak
Prąd całkowity max. 440 mA
Dane ogólne
Typ montażu Zatrzask na szynie DIN (EN 60715) lub przykręcany
Zakres temperatur -20...+60 °C (temp. składowania -20...+70 °C)
Stopień ochrony IP67
Wymiary (wys. × szer. × gł.) 144×72×39 mm
Diagnostyka
Stan komunikacyjny przez LED
Diagnostyka przez LED na moduł
Monitorowanie - bez napięcia tak

ECLASS-6.0 27371604
ECLASS-6.1 27242604
ECLASS-7.0 27242604
ECLASS-8.0 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
ETIM-5.0 EC001599
EAN 4048879048989
Jednostka pakowania 1
Kod taryfy celnej 85176200


Dane do artykułu:
  • Do pobrania: PDF produktu
  • Do pobrania: Certificate: ASI  56415_82801_asi_z_a.pdf
  • Do pobrania: Construction files: DXF 56415_dxf_x_a.zip
  • Do pobrania: Construction files: P8 56415_p8_2_50.zip
  • Do pobrania: Construction files: P8 55033_p8_2_50.zip
  • Do pobrania: Construction files: STP 56415_stp_x_a.zip
  • Do pobrania: Document: Installation guide 56414_ina_6_16.pdf
  • Do pobrania: Document: User manual 56431_hdb_x_25.zip
  • Do pobrania: Document: User manual 56411_hdb_x_15.zip
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 05-02-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 13-11-20_(2) RoHS REACh exception 7cI_DoC_z_c.pdf
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
  • Do pobrania: Information: Certificate of conformity UKCA 56415_5034-04.16_uk_z_a.pdf
  • Do pobrania: Information: EU declaration of conformity 56415_5034-04.16_ce_z_e.pdf
  • Do pobrania: Information: MTTF Report 56415_DIN EN ISO 13849-1-BerechnungV1.4_mttf_p_e.pdf
