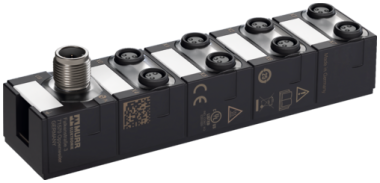

IO-Link Hub, 30mm, MVP8-P3 DIO8, 8xM8-3, IOLA12 E0

IO-Link Klasy A

Nr art.:	59607
Ciężar:	0.129 kg
Kraj pochodzenia:	DE

Towar wyczerpany - skontaktuj się z nami w sprawie dostępności

Znajdź podobny artykuł

Zadaj pytanie

Poleć produkt

Porównanie artykułów

Pobierz do koszyka danych

Pobierz do Easy-Import-Export

Opis

Hub IO-Link w obudowie syntetycznej 30 mm
1 × M12 IO-Link Class A
8 × M8 I/O
8 konfigurowalnych wejść/wyjść cyfrowych
Rozszerzony obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".

Dane techniczne

Wejście

Typ	Typ 1 + typ 3
Filtr wejściowy	0…15 ms
	24 V DC (EN 61131-2), na 2 porty (X0+X1, X2+X3, X4+X5, X6+X7) maks. 1 A, odporne na zwarcie i przeciążenie

Wyjście

Prąd przełączania na wyjście	max. 0.5 A

Dane techniczne

Wysokość ustawienia max.	maks. 3000 m n.p.m.
Napięcie robocze (US)	24 V DC (18...30 V DC)
	max. 4 A
Pobór prądu	max. 40 mA
Wyświetlacz LED	US-IOL: zasilanie czujników IOL (zielona: OK)

Dane ogólne

Typ montażu	2-otworowe mocowanie śrubowe
Zakres temperatur	-25...+70 °C (temp. składowania -40...+85 °C)
Stopień ochrony	IP68
Wymiary (wys. × szer. × gł.)	126×30×34.5 mm

Diagnostyka

Stan komunikacyjny	przez LED
Diagnostyka przez LED	na moduł i kanał
Ostrzeżenie aktuatora	tak
Monitorowanie - napięcie dolne	tak
Monitorowanie - bez napięcia	tak
Zwarcie i przeciążenie	tak

IO-Link

Specification	IO-Link V1.1.2, kompatybilne z: IO-Link V1.1.3
Port Class	A
IO-Link	Device
Tryby pracy	COM3 (230.4 kBaud)
Czas cyklu	min. 1 ms
	4 bajty (wejścia), 2 bajty (wyjścia)

Przyłącza

IO-Link	M12, 3-biegunowe, kodowanie A
Porty I/O	M8, 3-biegunowe, kodowanie A

Parametryzacja

PIN 4	Wejście/wyjście/DIO (port X0...X7)

Dane handlowe

ECLASS-6.0	27242604
ECLASS-6.1	27242604
ECLASS-7.0	27242604
ECLASS-8.0	27242604
ECLASS-9.0	27242604
ECLASS-10.1	27242604
ECLASS-11.1	27242604
ECLASS-12.0	27242604
EAN	4048879912990
Jednostka pakowania	1
Kod taryfy celnej	85389099
