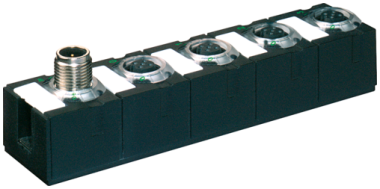

Moduł sieciowy Cube67 E/A RS485 C 3xM12 56760
Produkt może różnić się od przedstawionego na zdjęciu

Moduł sieciowy Cube67 E/A RS485 C 3xM12

Nr art.: 56760
Ciężar: 0.12 kg
Kraj pochodzenia:  CZ
skontaktuj się z nami w sprawie dostępności
Znajdź podobny artykuł
Zadaj pytanie
 Poleć produkt
Porównanie artykułów
Cena katalogowa za szt.:
Pobierz do koszyka danych Pobierz do Easy-Import-Export

Opis

Moduł rozszerzający
DIO4 RS485 (E) - 3× M12
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Blok funkcyjny S7 dla SEW MOVIMOT® przez www.murrelektronik.pl
Certificate
Certificate
Certificate

Połącz produkt

Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko

Dane elektryczne | Zasilanie
Norm operating voltage EN 61131-2
Napięcie robocze US DC 24 V
Napięcie robocze UA DC 24 V
Pobór prądu maks. 50 mA
Prąd sumaryczny UA maks. 4 A
Prąd sumaryczny US maks. 4 A
Dane elektryczne | Wejście
Odporność na przeciążenie tak
odporny na zwarcie tak
Type input PNP, for 3-wire sensors or mechanical switches
Filtr czasu wejścia 1 ms
Prąd czujnika US na wejście maks. 0,2 A
Dane elektryczne | Wyjście
Odporność na przeciążenie tak
odporny na zwarcie tak
Prąd wyjściowy na pin maks. 0,5 A
Obciążenie lampowe 10 W
Dane techniczne | Komunikacja przemysłowa
Szybkość transmisji danych maks. 9,6 KBit/s
Komunikacja przemysłowa | Funkcja Ethernet
Duplex półduplex
Diagnozy
Ostrzeżenie aktuatora na kanał przez LED i magistralę
Diagnostyka Under voltage, brak napięcia
Diagnostyka przez magistralę na moduł i kanał
Diagnostyka przez LED na moduł i kanał
Diagnoza zwarciowa tak
Wyświetlacz LED Połączenie Ethernet/ Transfer danych
Diagnoza przeciążenia tak
Ochrona urządzenia | Elektryczna
Stopień ochrony (EN IEC 60529) IP67
Dane mechaniczne | Dane montażowe
Suitable for mounting type 2-otworowe mocowanie śrubowe
Wysokość 126 mm
Szerokość 30 mm
Głębokość 34,5 mm
Warunki otoczenia | Klimatyczne
Temperatura robocza min. 0 °C
Temperatura robocza maks. 55 °C
Temperatura przechowywania min. -20 °C
Temperatura przechowywania maks. 75 °C

Connection types
Typ przyłącza 1 Bus In
Typ przyłącza 2 Bus Out
Typ przyłącza 3 I / O
Typ przyłącza 4 RS485
Typ przyłącza 1
Family construction form M12
Gender male
Kolor uchwytu stykowego czarny
Kodowanie A
Liczba biegunów 6
PIN 1 24 V DC (UA)
PIN 2 24 V DC (US)
PIN 3 0 V
PIN 4 Bus internal
PIN 5 Bus internal
PIN 6 0 V
Typ przyłącza 2
Family construction form M12
Gender female
Kolor uchwytu stykowego czarny
Kodowanie A
Liczba biegunów 6
PIN 1 24 V DC (UA)
PIN 2 24 V DC (US)
PIN 3 0 V
PIN 4 Bus internal
PIN 5 Bus internal
PIN 6 0 V
Typ przyłącza 3
Family construction form M12
Gender female
Kolor uchwytu stykowego czarny
Kodowanie A
Liczba biegunów 5
PIN 1 24 V DC
PIN 2 DI / DO / Diag
PIN 3 0 V
PIN 4 DI / DO
PIN 5 FE
Typ przyłącza 4
Family construction form M12
Gender female
Kolor uchwytu stykowego czarny
Kodowanie B
Liczba biegunów 5
PIN 1 24 V DC
PIN 2 RS -
PIN 3 0 V
PIN 4 RS +
PIN 5 FE

ECLASS-6.0 27242604
ECLASS-6.1 27242604
ECLASS-7.0 27242604
ECLASS-8.0 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
ETIM-5.0 EC001601
GTIN 4048879048149
Jednostka pakowania 1
Kod taryfy celnej 85389099


Dane do artykułu:
  • PDF produktu
  • Approval: UL Listed CA 56760_E201820_NRAQ7_ulc_z_a.pdf (A)
  • Approval: UL Listed US 56760_E201820-NRAQ_ul_z_b.pdf (B)
  • Construction files: DXF 56610_dxf_x_a.zip (A)
  • Construction files: P8 56760_p8_2_50.zip (50)
  • Construction files: STP 56610_stp_x_a.zip (A)
  • Document: Installation guide 56760_ina_6_27.pdf (27)
  • Information: Certificate of conformity Murrelektronik GmbH 14-12-23_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf (02)
  • Information: Certificate of conformity Murrelektronik GmbH 22-12-23_(6) California Prop65 Ni surface_DoC_z_a.pdf (01)
  • Information: Certificate of conformity Murrelektronik GmbH 12-12-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
  • Information: Certificate of conformity UKCA 56760_01-06.19_uk_z_a.pdf (A)
  • Information: EU declaration of conformity 56760_01-06.19_ce_z_d.pdf (D)
  • Information: MTTF Report 56760_SN29500(40°C)-BerechnungV1.4_mttf_p_a.pdf (A)
