R-Button 28 1NO M12(4) 1,5m  69080
Produkt może różnić się od przedstawionego na zdjęciu

R-Button 28 1NO M12(4) 1,5m

Nr art.: 69080
Ciężar: 0.046 kg
Kraj pochodzenia:  DE
Dostepny
 Porównanie artykułów
Cena katalogowa za szt.:
Pobierz do Easy-Import-Export

Opis

K-Switch 22 2NO 1x40SR M12(4)
Schlüsselschalter 1x40° tastend

Connection M12 (4-pin)
Certificate
Certificate
Certificate
Certificate

Dane elektryczne
Prąd zwarciowy 1000 A
Ochronnik zwarciowy (SCPD) fuse 250 V / 0.1 A / 1.5 kA gG quick
Prąd zestyku 1...100 mA
Napięcie sterujące UL 60947 ≤ 30 V AC/DC
Napięcie łączeniowe 1...32 V
Znamionowy prąd roboczy 0,1 A
Znamionowe napięcie robocze (DC-13) 35 V
Znamionowe napięcie robocze (AC-15) 35 V
Moc załączalna (zależna od napięcia) 0,25 W
Znamionowy pik napięciowy 2500 V
Znamionowe napięcie izolacji 250 V
Ochrona elektryczna
Stopień ochrony, z przodu (EN IEC 60529) IP65
Stopień ochrony, z tyłu (EN IEC 60529) IP65
Stopień zanieczyszczenia 2
Kategoria przepięcia II
Parametry mechaniczne
Raster min. 30 mm
Otwór montażowy 22,3 mm
Mounting depth 30,1 mm
Installation height 45 mm

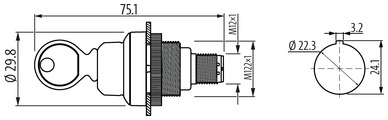

Wymiary (wys. × szer. × gł.) 29,8 x 75,1 mm
Forma kołnierza round
Terminal M12, 4-piny, kodowanie A
Fixing Pierścień gwintowany
Kolor pierścienia przedniego czarny
Kolor kołnierza czarny
Color czarny
Z oświetleniem nie
Materiał styku Gold
Funkcja stykowa 2 S
Siła włączania ≤ 1,3 N
Funkcja włączania spring return
Obudowa Tworzywo sztuczne
Ochrona mechaniczna
Typ obudowy UL – z przodu type 4X
Mechaniczny cykl życia 300000
Mechaniczny cykl życia B10 429962
Odporność na mgiełkę solankową IEC 60068-2-11
Wysokość ustawienia max. ≤ 2000 m
Wilgotność względna ≤ 93% @ 40 °C
temperatura przechowywania -40...90 °C
temperatura robocza -40...85 °C

ECLASS-6.1 27371243
ECLASS-7.0 27371243
ECLASS-8.0 27371243
ECLASS-9.0 27371243
ECLASS-10.1 27371243
ECLASS-11.1 27371243
ECLASS-12.0 27371243
EAN 4048879595124
Jednostka pakowania 1
Kod taryfy celnej 85365080


Dane do artykułu:
  • Do pobrania: PDF produktu
  • Do pobrania: Approval: UL Registered CA 69080_E172109-NKCR8_urc_z_a.pdf
  • Do pobrania: Approval: UL Registered US 69080_E172109-NKCR2_ur_z_a.pdf
  • Do pobrania: Certificate: TÜV  69080_B0318910008-17.09.2025_tuev_z_a.pdf
  • Do pobrania: Construction files: DXF 69080_dxf_x_a.zip
  • Do pobrania: Construction files: P8 69080_p8_2_10.zip
  • Do pobrania: Construction files: STP 69080_stp_x_a.zip
  • Do pobrania: Document: Product data 69080_pd_x_12.zip
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 14-11-20_(5) RoHS REACh no exception_DoC_z_a.pdf
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 04-02-23_(1) China RoHS 2 e_DoC_z_a.pdf
  • Do pobrania: Information: Certificate of conformity UKCA 69080_04-12.20_uk_z_a.pdf
  • Do pobrania: Information: EU declaration of conformity 69080_04-12.20_ce_z_a.pdf
