Zasilacz impulsowy MCS-B 1-fazowy
Produkt może różnić się od przedstawionego na zdjęciu

Zasilacz impulsowy MCS-B 1-fazowy

WE:90-265VAC WY:24V/0,6ADC
Nr art.: 85160
Ciężar: 0.16 kg
Kraj pochodzenia:  CZ
Dostepny
 Porównanie artykułów
Cena katalogowa za szt.:

Opis

INPUT: 90...265 V AC
OUTPUT: 24 V DC +3/-1%
Prąd: 0.6 A
Dopuszczenia
Dopuszczenia

Dane ogólne
Normy IEC 61010-2-201, EN 61204-3, EN 55022 B, EN 61000-3-2
Typ montażu Zatrzask na szynie DIN TH35 (EN 60715)
Zakres temperatur -25...+40 °C, ...+50 °C spadek parametrów (temp. składowania -25...+85 °C)
Wilgotność względna 5...95%, brak kondensacji
Sprawność 81% (100 V AC); 83% (230 V AC)

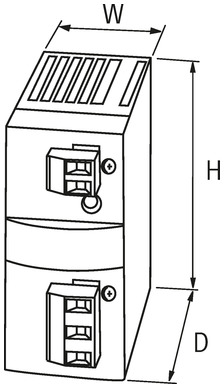

Wymiary (wys. × szer. × gł.) 76×38×87.5 mm
Wyjście
Napięcie wyjściowe 24 V DC (SELV), ±1%; 22...28 V regulowany
Wyświetlacz LED Dioda LED (zielona) dla napięcia wyjściowego
Prąd wyjściowy 0.6 A (+50 °C); 0.5 A (+60 °C)
Czas podtrzymania przy zaniku napięcia sieciowego min. 25 ms (100 V AC); min. 150 ms (230 V AC)
Tętnienia resztkowe max. 50 mV eff/rms
Krótkie impulsy max. 350 mV ss/pp
Ochrona urządzenia odporny na zwarcie i przeciążenie
Praca równoległa / szeregowa max. 5 urządzeń/max. 2 urządzenia
Wejście
Napięcie wejściowe 90...265 V AC/110...300 V DC
Zabezpieczenie wstępne zewnętrzne max. 10 A
Prąd wejściowe 0.3 A (100 V AC); 0.2 A (230 V AC)
Impuls prądu włączeniowego po 1 ms max. 20 A
Częstotliwość 50...60 Hz

EAN 4048879080392
eClass 27049002
Jednostka pakowania 1.000
Kod taryfy celnej 85044090


Dane do artykułu:
  • Do pobrania: Karta charakterystyki
  • Do pobrania: Approval: UL Listed CA 85160_E222272-NMTR7_ulc_z_a.pdf
  • Do pobrania: Approval: UL Listed US 85160_E222272-NMTR_ul_z_b.pdf
  • Do pobrania: Approval: UL Registered CA 85160_E213413-QQGQ8_urc_z_b.pdf
  • Do pobrania: Approval: UL Registered US 85160_E213413-QQGQ2_ur_z_b.pdf
  • Do pobrania: Construction files: DXF 85160_dxf_x_a.zip
  • Do pobrania: Construction files: STP 85160_stp_x_a.zip
  • Do pobrania: Document: Installation guide 85160_ina_4_14.pdf
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 16-12.20_(2) China RoHS 2 20EEP_DoC_z_b.pdf
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 20-10.21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Do pobrania: Information: Certificate of conformity Murrelektronik GmbH 13-11.20_(2) RoHS&REACh exception 7cI_DoC_z_c.pdf
  • Do pobrania: Information: Certificate of conformity UKCA 85160_24-10.20_uk_z_a.pdf
  • Do pobrania: Information: EU declaration of conformity 85160_24-10.20_ce_z_d.pdf
  • Do pobrania: Information: MTBF Report 85160_SN29500(40°C)-BerechnungV1.4_mtbf_p_a.pdf
