Zasilacz impulsowy MCS 3-fazowy

WE:360-550VAC WY:24-28V/10ADC

Dostepny

INPUT: 3× 360...550 V AC
OUTPUT: 24...28 V DC
Prąd: 10 A

Dane techniczne | Dane elektryczne

Liczba urządzeń połączonych równolegle maks.	5
Liczba urządzeń połączonych szeregowo maks.	2
Możliwość połączenia równoległego	tak
Połączenie szeregowe	tak
Stopień bezpieczeństwa	SELV

Dane elektryczne | Zasilanie

Częstotliwość sieci	50 ... 60 Hz

Dane elektryczne | Wejście

Napięcie wejściowe AC min.	360 V
Napięcie wejściowe AC maks.	550 V
Prąd wejściowy AC (3-fazowy)	0,65 A
Inrush current max.	15 A
Dobezpieczenie zewnętrzne maks.	2 A
Liczba faz wejścia	3
Sprawność	90 %

Dane elektryczne | Wyjście

Wybierana charakterystyka wyłączania	zworka z przodu (automatyczny restart lub definitywne wyłączenie)
Napięcie wyjściowe DC	24 V
Napięcie wyjściowe DC min.	24 V
Napięcie wyjściowe DC maks.	28 V
Napięcie wyjściowe ustawiane	tak
Prąd wyjściowy	10 A
Prąd wyjściowy (UL)	12 A
Mostkowanie zaniku zasilania min.	11 ms @ 400 V AC
Falowość resztkowa właściwa maks.	20 mV
Spikes (s-s) max.	100 mV

Ochrona urządzenia | Elektryczna

Ochrona przeciążeniowa wyjścia	tak
Ochrona przeciwzwarciowa wyjścia	tak

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Temperatura robocza min.	0 °C
Temperatura robocza maks.	60 °C
Temperatura przechowywania min.	-25 °C
Temperatura przechowywania maks.	85 °C
Względna wilgotność powietrza min. (praca)	5 %
Względna wilgotność powietrza maks. (praca)	95 % bez kondensacji

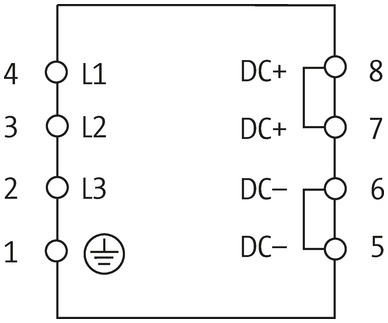

Typ przyłącza 1

Typ przyłącza 2

Dane do artykułu:

PDF produktu
Approval: CSA CA 85071_220638_C5311-06_csa_z_a.pdf (A)
Approval: CSA US 85071_220638_C5311-86_csau_z_a.pdf (A)
Approval: EAC 85071_ЕАЭС RU С-DE.АБ53.В.03597-2027.02.14_eac_z_b.pdf (B)
Approval: UL Listed CA 85071_E196712_NKCR7_ulc_z_b.pdf (B)
Approval: UL Listed US 85071_E196712-NKCR_ul_z_c.pdf (C)
Approval: UL Registered CA 85071_E213413-QQGQ8_urc_z_b.pdf (B)
Approval: UL Registered US 85071_E213413-QQGQ2_ur_z_b.pdf (B)
Construction files: DXF 85071_dxf_x_a.zip (A)
Construction files: STP 85071_stp_x_a.zip (A)
Document: Installation guide 85071_ina_4_14.pdf (14)
Information: Certificate of conformity Murrelektronik GmbH 20-12-23_(2) RoHS REACh exception 7cI_DoC_z_a.pdf (02)
Information: Certificate of conformity Murrelektronik GmbH 23-12-23_(1) California Prop65 No Warning_DoC_z_a.pdf (01)
Information: Certificate of conformity Murrelektronik GmbH 11-12-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf (01)
Information: Certificate of conformity UKCA 85071_46-10.20_uk_z_a.pdf (A)
Information: EU declaration of conformity 85071_46-10.20_ce_z_c.pdf (C)
Information: MTBF Report 85071_SN29500(40°C)-BerechnungV1.4_mtbf_p_a.pdf (A)
